    Comment fonctionnent les jouets radiocommandés

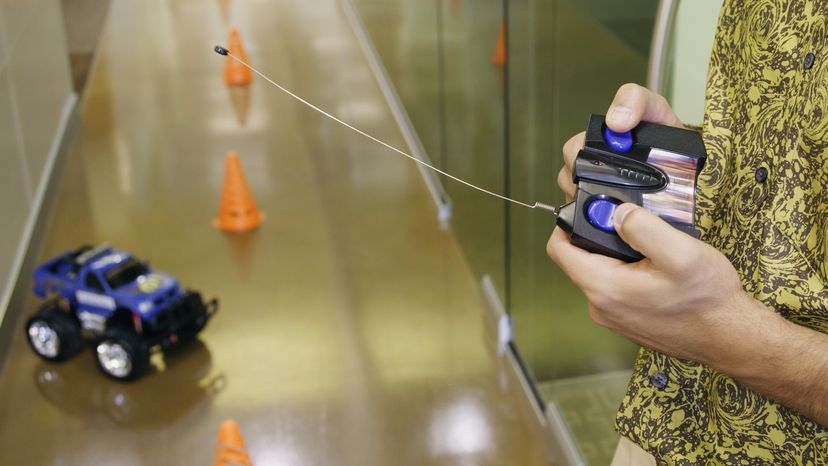

    Il n'y a pas d'âge pour jouer avec des voitures télécommandées Hill Street Studios / Getty Images

    Vous avez probablement vu les publicités à la télévision du samedi matin proclamant les capacités étonnantes du "Super Ultra Road-rippin' Devastator" ou d'un autre radiocommandé (RC) auto. Et vous avez peut-être vu des gens au parc piloter un modèle réduit d'avion ou un dirigeable, ou contrôler un bateau miniature naviguant sereinement sur un étang.

    Dans cet article, vous apprendrez tout sur la radiocommande. Vous découvrirez quelles fréquences sont utilisées pour les jouets RC, quels sont les différents composants et comment ils fonctionnent tous ensemble. Vous apprendrez également quelle est la différence entre la radiocommande et la télécommande lorsque vous parlez de jouets ou de modèles.

    Types de jouets télécommandés

    Les jouets RC sont disponibles dans une grande variété de modèles, comprenant:

    • Voitures
    • Camions
    • Véhicules fantastiques
    • Avions
    • Hélicoptères
    • Dirigeables
    • Voiliers
    • Bateaux à moteur
    • Sous-marins
    • Robots
    • Animaux

    Bien que la mécanique de leur fonctionnement puisse différer considérablement d'un jouet à l'autre, le principe de base est le même. Tous les jouets radiocommandés ont quatre parties principales :

    • Émetteur - Vous tenez l'émetteur dans vos mains pour contrôler le jouet. Il envoie des ondes radio au récepteur.
    • Destinataire - Une antenne et un circuit imprimé à l'intérieur du jouet reçoivent les signaux de l'émetteur et activent les moteurs à l'intérieur du jouet selon les commandes de l'émetteur.
    • Moteur(s) - Les moteurs peuvent faire tourner les roues, diriger le véhicule, actionner des hélices, etc.
    • Source d'énergie

    L'émetteur envoie un signal de commande au récepteur en utilisant des ondes radio (voir Comment fonctionne la radio pour plus de détails), qui entraîne alors un moteur, provoquant une action spécifique. Le moteur d'une voiture peut faire tourner les roues, tandis que le moteur dans un avion peut ajuster les volets. La source d'alimentation est généralement une batterie rechargeable, mais parfois ce ne sont que des piles normales.

    Dans de nombreux jouets RC, le moteur radiocommandé assure le guidage tandis qu'une autre source d'énergie assure la locomotion. Voici quelques exemples:

    • Un modèle réduit d'avion a souvent un petit moteur à essence pour faire tourner l'hélice; le moteur RC commande les volets.
    • Un voilier utilise le vent pour se propulser; le moteur RC contrôle le gouvernail.
    • Un dirigeable utilise de l'hélium ou de l'air chaud pour se soulever ; les moteurs RC contrôlent de petites hélices.

    Examinons maintenant de plus près chacun des composants principaux.

    Plus de jouets radiocommandés

    Visitez le Guide du consommateur et découvrez les voitures radiocommandées, bateaux radiocommandés, aéroglisseurs radiocommandés, chars radiocommandés, avions radiocommandés, des hélicoptères radiocommandés et même des insectes radiocommandés. Ou construisez le vôtre avec un kit de jouets radiocommandé.

    Contenu
    1. Émetteur de jouet RC
    2. Contrôle radio
    3. À l'intérieur d'un camion RC

    Émetteur de jouet RC

    Un émetteur de voiture RC typique

    Les jouets RC ont généralement un petit appareil portatif qui comprend un certain type de commandes et l'émetteur radio. L'émetteur envoie un signal sur une fréquence au récepteur du jouet. L'émetteur a une source d'alimentation, généralement une batterie de 9 volts, qui fournit la puissance pour les commandes et la transmission du signal. le différence clé entre les jouets radiocommandés et télécommandés est que les jouets télécommandés ont un fil reliant le contrôleur et le jouet, tandis que la radiocommande est toujours sans fil .

    La plupart des jouets RC fonctionnent à l'un ou l'autre 27 MHz ou 49 MHz . Ce couple de fréquences a été attribué par la FCC pour les biens de consommation de base, comme les ouvre-portes de garage, talkies-walkies et jouets télécommandés. Modèles RC avancés, tels que les avions RC plus sophistiqués, utiliser des fréquences 72 MHz ou 75 MHz.

    La majorité des jouets télécommandés sont étiquetés avec la gamme de fréquences dans laquelle ils fonctionnent. Par exemple, le camion RC ci-dessous a une étiquette le désignant comme un modèle à 27 MHz.

    Ce camion fonctionne à 27 MHz.

    La plupart des fabricants de jouets RC fabriquent des versions de chaque modèle pour les deux gammes de fréquences (27 MHz et 49 MHz). De cette façon, vous pouvez faire fonctionner deux du même modèle simultanément, pour courir ou jouer ensemble, sans avoir à gérer les interférences entre les deux émetteurs. Certains fabricants fournissent également des informations plus spécifiques sur la partie exacte de la bande de fréquences dans laquelle le jouet fonctionne. Un bon exemple est Nikko of America, qui offre la possibilité de créer des ensembles de course pouvant contenir jusqu'à six jouets, chaque modèle étant réglé sur une partie différente de la plage de fréquences de 27 MHz.

    Les transmetteurs vont des contrôleurs simples à fonction unique aux contrôleurs à fonctions complètes avec une large gamme d'options. Un exemple de contrôleur à fonction unique est celui qui fait avancer le jouet lorsque la gâchette est enfoncée et vers l'arrière lorsqu'il est relâché. Pour arrêter le jouet, vous devez réellement l'éteindre.

    Plus contrôleurs complets avoir six contrôles:

    • Effronté
    • Inverser
    • En avant et à gauche
    • En avant et à droite
    • Inverser et Gauche
    • Inverser et à droite

    Dans la plupart des contrôleurs à fonctions complètes, le fait de ne pas appuyer sur aucun bouton ou de ne tourner aucun bouton entraîne l'arrêt du jouet et l'attente d'autres commandes. Les contrôleurs pour les systèmes RC plus avancés utilisent souvent joysticks doubles avec plusieurs niveaux de réponse pour un contrôle précis.

    Contrôle radio

    Une transmission de signal RC typique

    Regardons de plus près le camion RC que nous avons vu à la dernière page. Nous supposerons que la fréquence exacte utilisée est de 27,9 MHz. Voici la séquence des événements qui se déroulent lorsque vous utilisez l'émetteur RC :

    1. Vous appuyez sur une gâchette pour faire avancer le camion.
    2. La gâchette fait toucher une paire de contacts électriques, complétant un circuit connecté à une broche spécifique d'un circuit intégré (CI).
    3. Le circuit terminé amène l'émetteur à transmettre une séquence définie de impulsions électriques (voir Comment fonctionne la radio pour plus de détails). Chaque séquence contient un court groupe d'impulsions de synchronisation, suivi de la séquence d'impulsions. Pour notre camion, les segment de synchronisation -- qui alerte le récepteur des informations entrantes -- est de quatre impulsions d'une durée de 2,1 millisecondes (millièmes de seconde), avec des intervalles de 700 microsecondes (millionièmes de seconde). Les segment d'impulsion , qui indique à l'antenne quelles sont les nouvelles informations, utilise des impulsions de 700 microsecondes avec des intervalles de 700 microsecondes.
    Une transmission de signal RC typique

    séquences d'impulsions

    • En avant :16 impulsions
    • Inverse :40 impulsions
    • Avant/Gauche :28 impulsions
    • Avant/Droite :34 impulsions
    • Marche arrière/gauche :52 impulsions
    • Inverse/Droite :46 impulsions
    1. L'émetteur envoie des rafales d'ondes radio qui oscillent avec une fréquence de 27, 900, 000 cycles par seconde (27,9 MHz). Si vous avez lu Comment fonctionne la radio, vous reconnaîtrez cela comme modulation d'impulsion .
    2. Le camion surveille en permanence la fréquence assignée (27,9 MHz) pour un signal. Lorsque le récepteur reçoit les rafales radio de l'émetteur, il envoie le signal à un filtre qui bloque tous les signaux captés par l'antenne autres que 27,9 MHz. Le signal restant est reconverti en une séquence d'impulsions électriques.
    3. La séquence d'impulsions est envoyée au circuit intégré dans le camion, qui décode la séquence et démarre le moteur approprié. Pour notre exemple, la séquence d'impulsions est de 16 impulsions (en avant), ce qui signifie que le circuit intégré envoie un courant positif au moteur faisant tourner les roues. Si la séquence d'impulsions suivante était de 40 impulsions (inverse), le circuit intégré inverserait le courant vers le même moteur pour le faire tourner dans la direction opposée.
    4. L'arbre du moteur a en fait un engrenage à son extrémité, au lieu de se connecter directement à l'essieu. Cela diminue la vitesse du moteur mais augmente le couple, donner au camion une puissance suffisante grâce à l'utilisation d'un petit moteur électrique !
    5. Le camion avance.

    Si vous regardez à l'intérieur du camion RC, vous verrez que c'est très simple.

    À l'intérieur d'un camion RC

    Un coup d'oeil à l'intérieur du camion

    À l'intérieur de notre camion RC, nous avons deux moteurs électriques, une antenne, une batterie et un circuit imprimé.

    Un moteur fait tourner la roue avant à droite ou à gauche, tandis que l'autre moteur fait tourner les roues arrière pour avancer ou reculer. Le circuit imprimé contient la puce IC, amplificateur et récepteur radio. Quelques engrenages simples relient les moteurs aux roues. C'est vraiment incroyable à quel point l'amplitude de mouvement est polyvalente avec si peu de composants.

    • A l'intérieur de la voiture, vous trouverez un circuit imprimé avec plusieurs condensateurs, résistances et diodes, ainsi que le circuit intégré qui contrôle les moteurs. Le récepteur radio se compose d'un cristal qui oscille à une fréquence spécifique, inducteurs et une antenne.
    • Les moteurs électriques sont alimentés par les batteries. Le flux de puissance est régulé par le CI.

    Pour plus d'informations sur les jouets RC, radiocommande et sujets connexes, consultez les liens sur la page suivante.

    Publié à l'origine :18 décembre 2000

    Jouets télécommandés

    Comment fonctionne une télécommande sur un jouet ?
    Une onde radio est générée via un émetteur dans la télécommande et envoyée à un récepteur dans le jouet. Lorsque les boutons de la télécommande sont enfoncés, les signaux sont générés sous la forme d'impulsions électriques qui voyagent dans l'air.
    Comment augmenter la portée de mon émetteur RC ?
    Pour augmenter la portée, vous pouvez utiliser des transistors pour renforcer les signaux de votre émetteur RC. Cependant, cela peut être délicat et coûteux. Un moyen peu coûteux est de changer votre antenne avec une plus efficace ou d'utiliser une plus grande antenne. Vous pouvez également utiliser une antenne directionnelle pour amplifier les signaux de votre émetteur.
    N'importe quel émetteur peut-il fonctionner avec n'importe quel récepteur ?
    N'importe quel émetteur peut être associé à n'importe quel type de récepteur. Cependant, les fréquences et la puissance de l'émetteur incompatibles peuvent endommager votre récepteur de façon permanente. Par conséquent, assurez-vous que votre émetteur et votre récepteur fonctionnent tous les deux sur les mêmes fréquences.
    Comment arrêter une interférence de télécommande ?
    Lorsque deux appareils fonctionnent sur la même fréquence, il y a de fortes chances qu'ils subissent une diaphonie ou des interférences. Si votre appareil dispose d'une option pour changer de fréquence, Cela devrait faire l'affaire. La plupart des appareils RC longue portée fonctionnent sur 27 MHz ou 49 MHz, alors lisez le manuel pour vérifier la fréquence de votre appareil. Ajustez le niveau de fréquence jusqu'à ce que vous remarquiez que les interférences ont été éliminées.
