Galileo a fabriqué le premier télescope fait maison à partir de deux lentilles et d'un tube en cuir. Au fil du temps, les astronomes amateurs ont ouvert la voie en développant de nouvelles techniques et idées pour la construction de télescopes. La plupart des amateurs sérieux tentent à un certain point une portée construite à la maison, comme un simple télescope réflecteur tel que décrit ici.

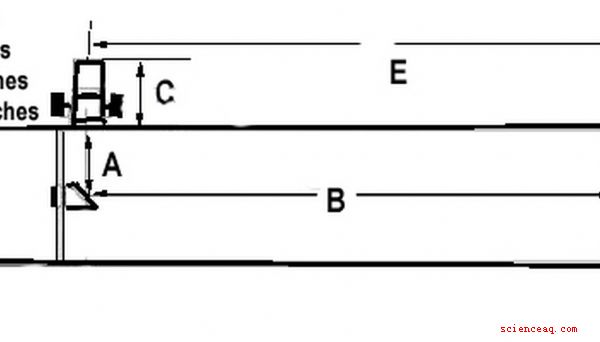

Préparer un dessin du télescope pour aider à comprendre l'espacement des trois éléments optiques primaires - le miroir, la diagonale et l'oculaire. Dans cet exemple, nous allons utiliser un miroir de focale de 42 pouces, 6 pouces de diamètre. Le rayon du tube de 8 pouces de diamètre extérieur est de 4 pouces. Soustraire 4 pouces de la longueur focale de 42 pouces et vous avez 38 pouces. Espace la surface du miroir primaire 38 pouces du centre de la diagonale, de sorte que la distance de la surface du miroir à l'extérieur du trou de l'oculaire est de 42 pouces.
Couper le sonotube aussi longtemps que le distance de la base de la cellule sur laquelle le miroir est monté sur le bord du miroir, plus la distance du miroir à la diagonale, plus la profondeur de l'araignée et le montage en diagonale, plus un couple de pouces. Pulvérisez l'intérieur du tube avec une peinture noire non réfléchissante.
Installez le miroir sur la cellule en suivant les instructions du paquet, puis montez la cellule à la base du sonotube en perçant des trous dans le tube Vis de montage. Installez les vis de montage et serrez pour centrer la cellule.
Montez l'araignée dans l'ouverture opposée de la lunette qui pointe vers les étoiles. La diagonale monte sur l'araignée. Pour positionner l'araignée, figurez la distance (dans ce cas 38 pouces) du miroir au centre de la diagonale. Mesurez la distance entre le centre du miroir diagonal et les vis des quatre pieds de l'araignée. Ajouter la distance de la surface du miroir à la base du sonotube et vous aurez la distance des trous de vis de la jambe d'araignée à la base du sonotube. Couper un trou en forme de fente pour chaque jambe d'araignée, régulièrement espacés autour de l'extrémité supérieure du tube. Les vis d'araignée s'ajustent en avant et en arrière pour centrer la diagonale.
Percez un trou dans le tube perpendiculairement au centre du miroir diagonal. Pour trouver le centre du trou, ajoutez la distance du miroir à la diagonale à la profondeur de la cellule. Percez la largeur du tube de montage de l'oculaire.
Ajustez le miroir et la diagonale en regardant à travers le trou du focaliseur vide et en alignant la diagonale et la primaire pour voir une image centrée de l'ouverture du sonotube dans le trou de l'oculaire. Vissez le dispositif de mise au point en place à l'extérieur du tube. Placez l'oculaire dans le dispositif de mise au point.
Vissez le support du télémètre au tube de sorte qu'il soit aligné parallèlement au tube, facile à atteindre et ne soit pas obstrué par le support ou l'oculaire.
Mesurez deux fois, coupez une fois.
Avertissement
Soyez prudent lorsque vous manipulez le miroir. Les empreintes peuvent gravement dégrader l'image. Le nettoyage du miroir et des lentilles peut rayer les optiques délicates. Utilisez un nettoyant pour lentilles et des lingettes spéciales.
Ne nettoyez pas trop souvent. L'optique peut mieux tolérer la poussière que les rayures.
