  • Transformateurs électriques domestiques

    Un transformateur électrique modifie les niveaux de courant et de tension dans un circuit alternatif à l'aide d'une induction magnétique. Vous pouvez faire un transformateur maison avec des outils simples. Pas besoin d'avoir le type de noyau de fer en forme de boîte fantaisie montré dans les manuels de sciences. Au lieu de cela, vous avez juste besoin d'un courant alternatif pour induire le champ magnétique dans le matériau magnétisable entre les circuits primaires et secondaires. Le circuit primaire fournit le courant alternatif au circuit secondaire via le matériau magnétisable entre les deux.

    La structure globale

    Le transformateur comporte trois parties. Il y a deux circuits, avec du matériel magnétique entre eux qui les relie. Le circuit de connexion à la source AC s'appelle le circuit primaire. Le circuit de l'autre côté du matériau magnétique est appelé le circuit secondaire. Le courant traversant le circuit secondaire est induit par le circuit primaire à travers le matériau magnétique.

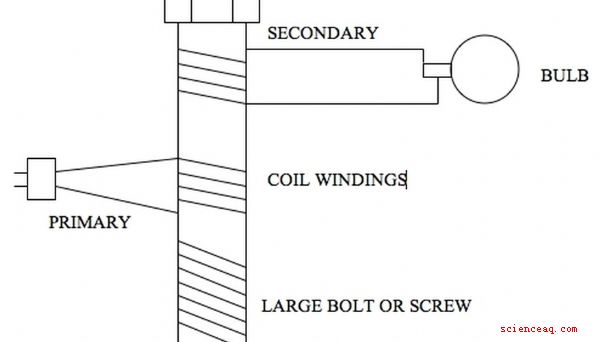

    Les deux circuits sont connectés au matériau magnétique en étant enroulés autour de différentes parties de celui-ci (voir schéma). Le circuit primaire induit un champ magnétique dans sa bobine, que le matériau magnétique transmet à la bobine secondaire. Cela crée à son tour un courant alternatif dans la bobine secondaire.

    Une résistance doit être insérée quelque part dans les circuits, pour empêcher les courants de circuler si rapidement que le système électrique de votre maison est endommagé. (Ici, nous utilisons une ampoule comme résistance.) Les enfants ne devraient pas essayer ceci sans la surveillance d'un adulte.

    Le circuit primaire

    Un courant alternatif est nécessaire pour le circuit primaire. Une prise murale suffirait. Pour accéder à son courant, vous pouvez utiliser un vieux cordon de lampe. Pour faire le circuit circulaire, vous devez séparer les deux fils du cordon de la lampe. L'une des extrémités libres est ensuite enroulée autour du matériau magnétisable. Un gros boulon ou un tournevis peut être utilisé. Pour vous assurer que le métal est magnétisable, faites un test pour voir si un aimant de cuisine y adhère.

    Une fois qu'une extrémité est enroulée autour du tournevis ou du boulon, elle peut être attachée à l'autre fil du cordon pour compléter le boucle (voir diagramme). En fait, si vous le branchez maintenant, le tournevis /boulon devrait fonctionner comme un électroaimant.

    Attention: Assurez-vous que le fil est enduit tout le long du circuit. Le fil nu devrait être recouvert de ruban électrique. Vous ne voulez pas risquer un court ou un choc. En outre, la bobine ne fonctionnera pas correctement si elle est enroulée avec un fil nu.

    Le circuit secondaire

    Utilisez un autre fil pour le circuit secondaire. Le fil doit être enduit pour les mêmes raisons que le primaire. Enroulez le fil secondaire autour du boulon ou du tournevis. Ensuite, attachez les extrémités nues du fil aux deux bornes d'une ampoule. (Les deux bornes d'une ampoule sont le filetage métallique et la pointe métallique.)

    Du ruban électrique peut être nécessaire pour éviter de traverser des fils dénudés.

    Le transformateur est maintenant terminé. Vous pouvez insérer la fiche du circuit primaire dans une prise murale après un contrôle de dernière minute pour le câblage nu chevauchant. Si vous sentez une sensation de brûlure, retirez la prise immédiatement. Soit les fils nus sont croisés ou une autre résistance doit être insérée, par exemple une ampoule dans le circuit primaire.

    Changer la luminosité de l'ampoule

    Changer le nombre d'enroulements par bobine va changer le rapport de tension entre les circuits. Plus le circuit secondaire a d'enroulements par rapport au primaire, plus la tension et le courant du circuit secondaire sont faibles. Comme la puissance perdue par l'intermédiaire d'une résistance est égale à la résistance du courant au carré, il est possible d'éclairer l'ampoule en abaissant la tension et en augmentant le courant, c'est-à-dire en augmentant le nombre d'enroulements secondaires.
