  • Comment lire les transistors

    Les transistors sont des dispositifs à semi-conducteurs avec au moins trois bornes. Un petit courant ou une tension à travers une borne est utilisé pour contrôler le flux de courant à travers les autres. Ils peuvent donc être considérés comme se comportant comme des valves. Leurs utilisations les plus importantes sont les commutateurs et les amplificateurs. Les transistors viennent en plusieurs types. Les bipolaires ont des couches npn ou pnp, avec un plomb attaché à chacun d'eux. Les fils sont la base, l'émetteur et le collecteur. La base est utilisée pour contrôler le flux de courant à travers les deux autres. L'émetteur émet des électrons libres dans la base, et le collecteur recueille des électrons libres de la base. Un transistor npn a la base comme couche intermédiaire p, et l'émetteur et le collecteur comme les deux n couches prenant en sandwich la base. Les transistors sont modélisés comme des diodes dos-à-dos. Pour un npn, l'émetteur de base se comporte comme une diode polarisée en direct et le collecteur de base se comporte comme une diode polarisée en inverse. Un circuit à transistors largement utilisé est connu sous le nom de connexion CE ou émetteur commun, où le côté terre de la source d'alimentation est connecté à l'émetteur.

    Mesurez la résistance entre le collecteur et l'émetteur. Pour ce faire, placez le multimètre sur le réglage de résistance et en plaçant une sonde sur le terminal approprié. Si vous ne savez pas quel est le capteur et lequel est l'émetteur, reportez-vous à l'emballage du transistor ou aux spécifications sur le site Web du fabricant. Inversez les sondes et mesurez à nouveau la résistance. Il devrait lire dans la gamme de megaohm pour n'importe quelle direction. Sinon, le transistor est endommagé.

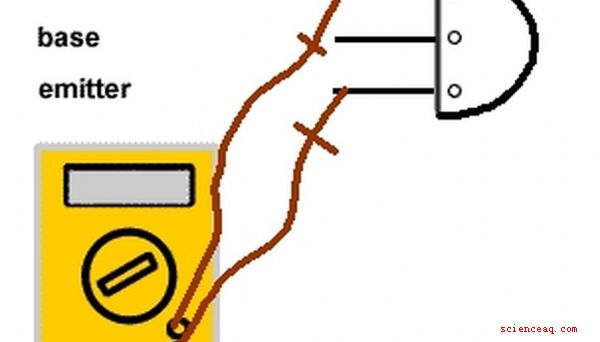

    Mesurez les résistances directe et inverse des fils base-émetteur. Pour ce faire, placez la sonde rouge sur la base et la sonde noire sur l'émetteur, puis inversez. Calculez le rapport inverse à forward. Si ce n'est pas plus de 1000: 1, le transistor est endommagé.

    Répétez l'étape 2 pour les résistances directe et inverse des fils collecteur-base.

    Câblez un circuit CE. Utilisez une tension de base de 3 V qui est connectée à une résistance de 100k. Placez la résistance 1k sur le collecteur et connectez l'autre extrémité à la batterie de 9 volts. L'émetteur doit aller à la terre.

    Mesurer "Vce", la tension entre le collecteur et l'émetteur.

    Mesurer "Vbe", la tension entre l'émetteur et la base. Idéalement, cela devrait être d'environ 0,7 V.

    Calculez Vce. Vce = Vc - Ve Puisqu'il s'agit d'un circuit de connexion d'émetteur commun, Ve = 0, et donc Vce devrait se rapprocher de la valeur de la deuxième batterie. Comment le calcul se compare-t-il à la valeur de mesure à l'étape 5?

    Calculez "Vr", la tension de base aux bornes de la résistance. La source de tension de base Vbb = 3 V, qui est la batterie. Vbe va de 0,6 à 0,7 V pour un transistor au silicium. Supposons que Vbe = Vb = 0,7 V. En utilisant la loi de Kirchhoff pour la boucle de base de gauche, Vr = Vbb - Vbe = 3 V - 0,7 V = 2,3 V.

    Calculer "Ib", le courant passant par la résistance de base. Utilisez la loi d'Ohm V = IR. L'équation est Ib = Vbb - Vbe /Rb = 2,3 V /100k ohms = 23 μA (microampères).

    Calculer le courant du collecteur Ic. Pour ce faire, utilisez le gain bêta bcc. Bbc est un gain de courant car un petit signal à la base crée un courant plus important sur le collecteur. Supposons Bbc = 200. Avec Ic = Bbc * Ib = 200 * 23 uA, la réponse est 4,6 mA.

    Astuce

    Vous pouvez mesurer la tension des deux sources de batterie pour vous assurer ils sont proches des valeurs recommandées de 3 V et de 9 V.

    Rappelez-vous que les résistances peuvent être éteintes jusqu'à 20% de la valeur théorique.

    Avertissement -

    Les transistors sont composants délicats. Ne tirez pas les câbles trop loin lorsque vous en placez un dans la carte de circuit.

    Ne dépassez pas le courant ou la tension maximum recommandé dans les câbles.

    Ne câblez jamais le transistor vers l'arrière.

    Soyez toujours prudent lorsque vous construisez des circuits électriques pour éviter de vous brûler ou d'endommager votre équipement.
