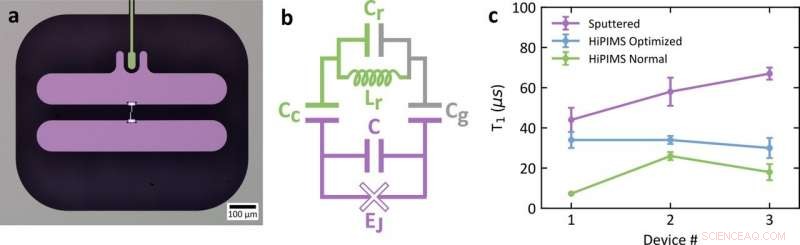

Conception et performances de qubit Transmon. (a) Image optique en fausses couleurs d'un qubit transmon représentatif de notre étude. Les régions de niobium comprennent la broche centrale du résonateur du guide d'ondes coplanaire (vert), les plots du condensateur transmon (violet), et le plan de masse (gris). La jonction Josephson en aluminium est représentée en blanc. Les zones noires indiquent où le métal a été gravé, et le substrat en saphir est exposé. (b) Schéma de circuit effectif d'un qubit transmon couplé à un résonateur. Chaque élément de circuit est schématiquement coloré comme en (a). Le résonateur est composé d'une broche centrale couplée à la terre via un condensateur (Cr) et une inductance (Lr). EJ et C se réfèrent respectivement à l'énergie Josephson et à la capacité du qubit . Le qubit est couplé capacitivement à la broche centrale du résonateur (Cc) et à la masse (Cg). (c) Temps de relaxation mesurés (T1) pour trois tours de dispositifs fabriqués par pulvérisation cathodique (cercles violets), HiPIMS optimisé (losanges bleus), et films de niobium normaux HiPIMS (carrés verts), pour un total de neuf appareils. Les barres d'erreur indiquent l'écart type entre toutes les mesures T1 prises sur un appareil particulier. Crédit : Matériel de communication, 10.1038/s43246-021-00174-7
Le lien entre les propriétés microscopiques des matériaux et la cohérence des qubits n'est pas bien compris malgré les preuves pratiques que les imperfections des matériaux constituent un obstacle aux applications des qubits supraconducteurs. Dans un nouveau rapport maintenant publié le Supports de communication , Anjali Premkumar et une équipe de scientifiques en génie électrique, nanomatériaux, la physique et le génie angström à l'Université de Princeton et en Ontario, Canada, mesures combinées de la relaxation des qubits transmon (T
Matériaux qubit supraconducteurs
Dans ce travail, Premkumar et al. combler le fossé entre les performances qubit et les matériaux microscopiques, basé sur une enquête spécifique aux matériaux et aux dispositifs des qubits transmon. La technologie des qubits supraconducteurs est une plate-forme prometteuse pour le calcul quantique tolérant aux pannes. Les scientifiques ont réalisé des améliorations significatives de la cohérence des qubits grâce à de nouvelles conceptions de dispositifs et à des processus de fabrication améliorés. Néanmoins, les améliorations des performances ont commencé à plafonner car les sources dominantes de décohérence ne sont pas bien comprises. Par conséquent, les recherches sur le sujet se sont intensifiées afin de comprendre les méthodes de limitation des mécanismes de perte dans les matériaux qubit. De nombreuses études ont mis en évidence le rôle des surfaces et des interfaces lors de la décohérence des qubits transmon, y compris les mécanismes proposés qui impliquent des interactions entre le qubit et les objets microscopiques. Pour comprendre les phénomènes, un champ de recherche multidisciplinaire est nécessaire pour étudier les propriétés des matériaux pertinents et leurs liens avec les performances des qubits. Premkumar et al. utilisé la spectroscopie et la microscopie aux rayons X à résolution spatiale pour caractériser les propriétés structurelles et électroniques des couches minces de niobium utilisées dans les dispositifs qubit transmon. L'équipe a détaillé les mécanismes sous-jacents des caractéristiques microscopiques observées aux temps de résistance et de relaxation. Les résultats constituent une étape critique pour connecter les propriétés précises des matériaux à des modèles microscopiques afin d'améliorer les performances des qubits.

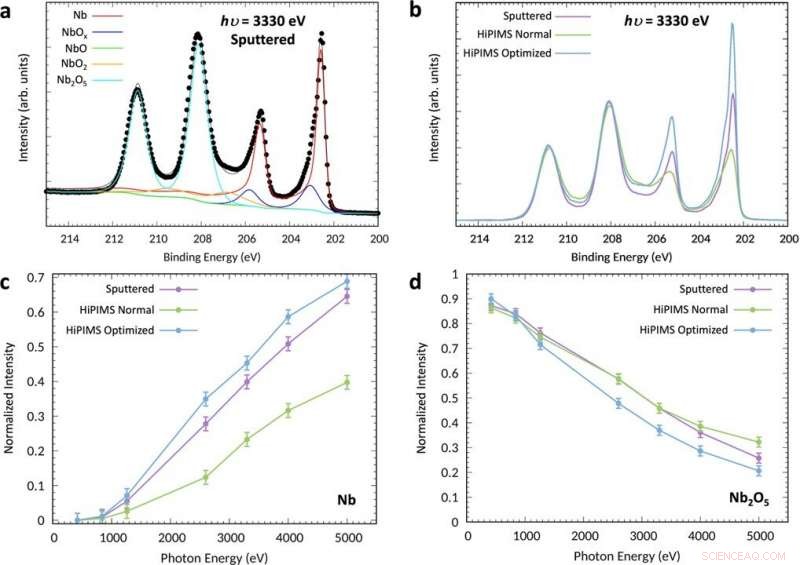

Spectroscopie de photoémission aux rayons X (PES) des films de Nb avec une énergie photonique variable. (a) Spectre PES représentatif des niveaux de base Nb 3d3/2 et 3d5/2, mesurée sur le film pulvérisé pour une énergie photonique (hν) de 3330 eV (points noirs) et ajustée avec cinq composantes. (b) Spectres mesurés pour les trois types de films à 3330 eV, normalisée à l'intensité du composant Nb2O5. Pour chaque film, les intensités mesurées des pics Nb (c) et Nb2O5 (d) sont tracées à plusieurs énergies photoniques. La somme des signaux des différents états d'oxydation dans un film donné est normalisée à un, et les barres d'erreur affichent une erreur de 1%, tel qu'estimé à partir du rapport signal/bruit des données mesurées. L'intensité de Nb et Nb2O5 augmente et diminue avec l'énergie, respectivement, indiquant la présence d'une couche d'oxyde en surface. Crédit : Matériel de communication, 10.1038/s43246-021-00174-7
L'équipe a effectué une caractérisation des qubits sur des qubits transmons qui sont généralement largement utilisés pour l'informatique quantique et la simulation quantique. La conception du qubit transmon comprend une jonction Josephson avec une fine barrière d'oxyde d'aluminium entre les fils supraconducteurs shuntés par un grand condensateur pour former un qubit cohérent. Les scientifiques peuvent contrôler les transmons dans une plate-forme d'électrodynamique quantique de circuit et mesurer la transmission de surveillance à la fréquence du résonateur, en fonction de l'état du qubit. Au cours de l'étude, Premkumar et al. utilisé trois méthodes de dépôt différentes pour déposer le film de niobium et fabriquer les dispositifs transmon. D'abord, ils ont déposé les matériaux sur des substrats de saphir et utilisé le dépôt par pulvérisation à courant continu pour la fabrication de qubits supraconducteurs. Ils ont ensuite utilisé deux autres méthodes, notamment la pulvérisation cathodique magnétron à impulsions haute puissance (HiPIMS) et optimisé la technique pour améliorer le degré d'ionisation et développer des films plus denses. Les scientifiques ont ensuite caractérisé la dépendance des performances des qubits vis-à-vis des techniques de dépôt à l'aide de mesures de relaxation (T
Profils de profondeur des différents états d'oxydation du Nb. Les profils pour le pulvérisé (a), HiPIMS optimisé (b), et les films HiPIMS normaux (c) Nb ont été reconstruits à partir des données PES en utilisant un algorithme de méthode d'entropie maximale. Chaque film montre une couche superficielle de quelques nm de Nb2O5, une couche de transition avec des concentrations variables de différents sous-oxydes, et le métal massif Nb. En particulier, le film normal HiPIMS montre des concentrations significatives de NbO et de NbO2 dans la couche de transition et une pénétration plus profonde de NbOx dans le métal. Crédit : Matériel de communication, 10.1038/s43246-021-00174-7
Spectres de diffusion des rayons X inélastique par résonance (RIXS) mesurés pour les films de Nb. a Mesures RIXS à la résonance K-edge de l'oxygène pour une énergie incidente de 531 eV. L'encart montre le spectre d'absorption O-K du film pulvérisé avec une ligne pointillée verticale à la résonance. b Vue rapprochée des spectres RIXS après soustraction de la raie élastique, avec la densité d'états de phonons (DOS) calculée pour Nb2O5 à partir de 45. Le facteur d'échelle global du DOS a été choisi pour faciliter la visualisation. Il a été rapporté que le DOS provenait à la fois du niobium et de l'oxygène jusqu'à ≈ 70 meV, et principalement de l'oxygène à des énergies plus élevées, comme représenté par les bandes bleues et roses, respectivement. L'intensité plus faible à des énergies plus élevées pour les films HiPIMS indique une plus grande concentration de lacunes d'oxygène. Crédit : Matériel de communication, 10.1038/s43246-021-00174-7
Comprendre le matériau de surface
Pour comprendre les oxydes de surface sur les trois types de films de Nb, Premkumar et al. ont utilisé une combinaison de méthodes telles que la spectroscopie de photoémission de rayons X mous et durs et la diffusion de rayons X inélastique par résonance. Les trois types de films ont montré du pentoxyde de niobium (Nb
Imagerie structurale et chimique des trois types de films de Nb. Toutes les mesures sont indiquées pour le pulvérisé, HiPIMS optimisé, et films normaux HiPIMS, respectivement. Les panneaux (a) à (c) montrent des mesures de microscopie électronique à transmission à champ sombre annulaire à angle élevé (HAADF-STEM) sur des sections transversales des surfaces des films, révélant une couche d'oxyde ≈ 5 nm et des variations de granulométrie. Les panneaux (d) à (f) montrent les spectres de spectroscopie de perte d'énergie électronique (EELS) à bord O-K mesurés aux emplacements indiqués sur les images HAADF-STEM. Pour les films pulvérisés et optimisés HiPIMS, les spectres EELS dans un grain (à gauche) et les spectres pris le long d'un joint de grain (à droite) montrent une transition d'un double pic (Nb2O5) à un pic unique (sous-oxydes) à un pic négligeable (métal). Cependant, pour le film normal HiPIMS, Les spectres EELS le long du joint de grain révèlent des pics d'oxydation similaires à la couche d'oxyde de surface, indiquant que l'oxygène a diffusé dans le joint de grain pour former des oxydes. Les panneaux (g) à (i) montrent des images TEM à fond clair de coupes transversales des surfaces des films, où les lignes pointillées blanches délimitent les joints de grains pour les films pulvérisés et optimisés HiPIMS, et la flèche jaune pointe vers un espace au joint de grain pour le film normal HiPIMS. Le granuleux, la couche gris clair au-dessus de la surface est en platine, qui protège la surface pendant la préparation de l'échantillon. Les panneaux (j) à (l) montrent des images de microscopie à force atomique (AFM) mesurées sur une zone de 500 nm x 500 nm. Il est visuellement évident que la taille des grains du film pulvérisé est la plus grande, et la taille de grain de film normale HiPIMS est la plus petite. Crédit : Matériel de communication, 10.1038/s43246-021-00174-7
Perspectives
De cette façon, Anjali Premkumar et ses collègues ont noté une corrélation claire entre les temps de relaxation des qubits (T
© 2021 Réseau Science X
