    Comment dessiner des formes géométriques

    Avec rien d'autre que la boussole, la règle, le papier et le crayon, vous pouvez dessiner des figures extrêmement précises en utilisant les principes de base de la géométrie. Le nombre de formes que vous pouvez dessiner à la main est illimité, mais chacune est plus difficile et nécessite plus d'étapes que la précédente.

    Ouvrez votre boussole au rayon désiré. Mettez une extrémité à la fin de la règle et ouvrez-la jusqu'à ce que l'autre extrémité soit au point correspondant au rayon du cercle que vous voulez dessiner. Par exemple, si vous voulez dessiner un cercle de cinq pouces de rayon,

    Placez le pic de la boussole, la pointe métallique, au milieu du papier. Assurez-vous que la distance au côté le plus proche est plus grande que la distance de la boussole.

    Reposez le crayon légèrement sur le papier tout en gardant la pointe en place.

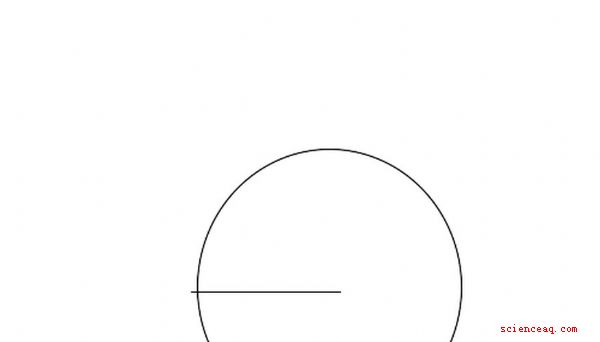

    Veillez à ne pas trop appuyer dur, tracer un cercle autour de la pointe. Laisser le piquet en place et tourner le crayon autour de lui.

    Tracer une ligne de base à la longueur désirée du triangle. Dessinez la base le long de la règle pour vous assurer qu'il s'agit d'une ligne droite de la bonne longueur.

    Ouvrez la boussole sur la longueur de la base. Ouvrez-le jusqu'à ce que la pointe se trouve à une extrémité de la ligne de base et que l'extrémité du crayon repose sur l'autre.

    Maintenez la pointe en place et sans ajuster la boussole, dessinez un cercle.

    Draw un autre cercle avec le même diamètre de l'autre extrémité de la base. Vous allez maintenant avoir deux cercles qui se rencontrent en deux points.

    Tracer des lignes à partir des deux extrémités jusqu'à l'endroit où les cercles se rencontrent.

    Tracer une ligne de base. Il devrait être plus long de plusieurs pouces que la longueur désirée du carré.

    Dessinez deux petits cercles de même rayon près d'un bord de la ligne. Chaque cercle devrait être sur la ligne, et le rayon devrait être un peu plus de la moitié de la distance entre eux. Ils devraient se rencontrer à deux endroits, comme dans l'illustration.

    Tracer une ligne reliant les deux points et s'étendant au-dessus d'eux. Cette ligne sera perpendiculaire à la première ligne que vous avez tracée.

    Décidez de la longueur de votre carré et ouvrez votre boussole à cette longueur. La longueur devrait être plus petite que la distance entre le point où les deux lignes se croisent et la fin de la ligne plus petite.

    Placez le pic de votre boussole au point où les deux lignes se croisent.

    Dessinez un arc avec la boussole qui coupe les deux lignes. Le rayon de l'arc est égal à la longueur d'un côté du carré, et les points où le cercle traverse les lignes sont leurs extrémités.

    Placer la pointe de la boussole à la fin de l'une des lignes .

    Dessine un cercle.

    Répète les étapes 7 et 8 de l'autre extrémité.

    Connecte les extrémités des lignes au point où les cercles se connectent. Vous avez maintenant un carré.

    Astuce

    Le diamètre est deux fois la longueur du rayon. Par conséquent, un cercle de 4 pouces de diamètre doit avoir un rayon de 2 pouces.

    Avertissement

    Les dessins ne sont pas à l'échelle. Ils sont simplement destinés à illustrer les principes, et non à fournir des exemples parfaits de triangles et de carrés équilatéraux. N'ajustez pas la boussole entre les étapes sauf si on vous dit de le faire.
