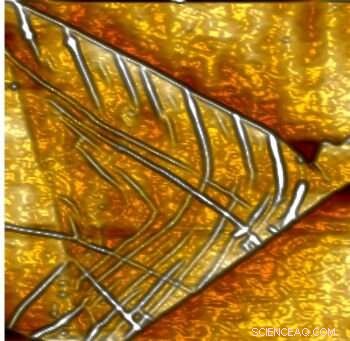

La base du matériau 2D avec les lignes blanches montrant les plis structurels qui modifient mécaniquement les propriétés électriques. Crédit :Université du Sussex
Les plus petites puces électroniques à ce jour peuvent être fabriquées à partir de graphène et d'autres matériaux 2-D, en utilisant une forme de "nano-origami, " ont découvert des physiciens de l'université du Sussex.
C'est la première fois que des chercheurs le font, et il est couvert dans un article publié dans le ACS Nano journal.
En créant des plis dans la structure du graphène, des chercheurs de l'université du Sussex ont fait en sorte que le nanomatériau se comporte comme un transistor, et ont montré que lorsqu'une bande de graphène est froissée de cette manière, il peut se comporter comme une puce électronique, qui est environ 100 fois plus petit que les puces électroniques conventionnelles.
le professeur Alan Dalton de la School of Mathematical and Physical Sciences de l'Université du Sussex, mentionné, "Nous créons mécaniquement des plis dans une couche de graphène. C'est un peu comme le nano-origami. L'utilisation de ces nanomatériaux rendra nos puces informatiques plus petites et plus rapides. Il est absolument essentiel que cela se produise car les fabricants d'ordinateurs sont maintenant à la limite de ce que ils peuvent faire avec la technologie semi-conductrice traditionnelle. cela rendra nos ordinateurs et téléphones des milliers de fois plus rapides à l'avenir. Ce type de technologie – « l'électronique de contrainte » utilisant des nanomatériaux par opposition à l'électronique – laisse de la place pour plus de puces à l'intérieur de n'importe quel appareil. Tout ce que nous voulons faire avec les ordinateurs, pour les accélérer, peut être fait en froissant le graphène comme ceci. »
Dr Manoj Tripathi, chercheur en matériaux nanostructurés à l'Université du Sussex et auteur principal de l'article, mentionné, "Au lieu d'avoir à ajouter des matières étrangères dans un appareil, nous avons montré que nous pouvons créer des structures à partir de graphène et d'autres matériaux 2D simplement en ajoutant des plis délibérés dans la structure. En fabriquant ce type d'ondulation, nous pouvons créer un composant électronique intelligent, comme un transistor, ou une porte logique."
Le développement est plus vert, technologie plus durable. Parce qu'aucun matériau supplémentaire ne doit être ajouté, et parce que ce processus fonctionne à température ambiante plutôt qu'à haute température, il utilise moins d'énergie pour créer.
