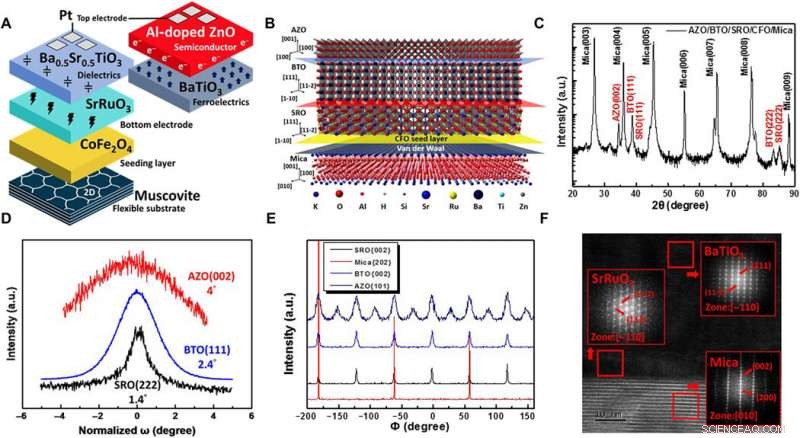

Caractéristiques structurelles de l'hétéroépitaxie. (A) Schéma des systèmes BSTO et BTO. (B) Schéma de la relation épitaxiale. (C) Balayage aux rayons X hors plan 2θ-θ de l'hétérostructure. a.u., unités arbitraires. (D) Courbes oscillantes de SRO(222), BTO(111), et AZO(002). (E) Φ-Scan de muscovite{202}, SRO{002}, BTO{002}, et AZO. (F) Image TEM en coupe transversale à l'interface et les modèles de transformée de Fourier rapide (FFT) correspondants dans les médaillons. Crédit :Avancées scientifiques, doi:10.1126/sciadv.aaz3180
Titanate de baryum et strontium sensible à la déformation (Ba
La configuration périodique des atomes dans un solide est une conséquence de la minimisation de l'énergie, où les atomes impliqués et leur arrangement correspondant peuvent déterminer les propriétés des matériaux. Par conséquent, les scientifiques des matériaux peuvent ajuster dynamiquement la périodicité des arrangements d'atomes ou des applications de contrainte dans une approche fondamentale pour ajuster les fonctionnalités des matériaux. Les chercheurs avaient précédemment proposé plusieurs approches pour imposer une contrainte aux matériaux, notamment l'application d'une pression hydrostatique pour observer le déplacement des pics de diffraction via une analyse aux rayons X comme preuve directe d'une altération du réseau par une force externe. Par exemple, des stimuli externes tels que des champs magnétiques, les champs électriques et l'éclairement lumineux peuvent subir un changement de maille dû à la magnétostriction, électrostriction et photostriction. Le concept d'application d'une force mécanique aux matériaux peut être réalisé par pliage manuel car c'est la méthode la plus simple pour provoquer une déformation des matériaux. Afin d'imposer une contrainte sans l'absorption par formation de défauts, les scientifiques des matériaux ont besoin de matériaux de haute qualité tels que des monocristaux ou des films épitaxiaux, bien que la plupart des monocristaux ne puissent pas être pliés mécaniquement.
Les différents résultats de la muscovite 2D sous flexion. Dans cette étude, une colle a été utilisée pour sceller les bords des hétérostructures, fournissant une connexion forte de l'hétérostructure. C'est la clé pour imposer la déformation à l'hétérostructure. Crédit :Avancées scientifiques, doi:10.1126/sciadv.aaz3180
Les muscovites d'oxyde en couches bidimensionnelles (2D) sont un candidat éligible en raison de leur flexibilité mécanique supérieure et de leur point de fusion élevé (~1260
0
C à 1290
0
C). Si une contrainte peut être appliquée à un réseau diélectrique non linéaire, alors il peut changer sa capacité de stockage de charge et l'amplitude de la polarisation ferroélectrique. Les matériaux diélectriques non linéaires offrent un couplage fort entre la structure et les propriétés du réseau et parmi les diélectriques non linéaires traditionnels - la pérovskite non toxique Ba
L'équipe de recherche a réglé la transition de phase ferroélectrique à paraélectrique du Ba
Propriétés ferroélectriques. (A) La relation entre la courbure et l'épaisseur du substrat de muscovite. (B) La constante diélectrique de BSTO sous différentes courbures de flexion. (C) L'accordabilité du champ électrique varié sous différentes courbures de flexion. (D) Forme de papillon C-V à l'état déplié et constante diélectrique à différents états de flexion. (E) Boucles d'hystérésis de polarisation-tension à diverses courbures de flexion en traction et en compression. Crédit :Deng Li Ko, Département de science et génie des matériaux, Université nationale de Chiao Tung, Hsinchu 30010, Taïwan. (F) La température de transition de BSTO et BTO sous différentes courbures de flexion. (G) L'amplitude du signal Raman à des courbures non pliées et pliées de 0,1, 0,13, 0,2, et 0,285 mm-1. (H) Spectres Raman de l'hétérostructure à la température allant de la température ambiante à 170°C. Crédit :Avancées scientifiques, doi:10.1126/sciadv.aaz3180
Ko et al. conçu le condensateur BSTO et les systèmes BTO FeFET sur des substrats de muscovite avec une cristallinité supérieure, que l'équipe a examinée par diffraction des rayons X. Ils ont noté une qualité cristalline élevée de l'hétérostructure sans phases secondaires et ont calculé la qualité cristalline de chaque couche en utilisant la mesure de la courbe oscillante. Pour examiner la microstructure du matériau, ils ont caractérisé l'hétérostructure par microscopie électronique à transmission à haute résolution et étudié la déformation par flexion mécanique à l'aide de substrats de muscovite en raison de leur flexibilité mécanique, où les muscovites plus minces ont montré une meilleure flexion au cours des expériences.
L'équipe a imposé une contrainte par flexion mécanique pour observer les changements dans la ferroélectricité du BTO et la constante diélectrique du BSTO. Ils ont effectué des mesures de capacité-tension (CV) et de polarisation-tension (PV) pour comprendre si l'intensité de polarisation du BTO s'affaiblissait progressivement sous la flexion mécanique. L'accordabilité électrique du condensateur BSTO a atteint environ 60 à 70%, indiquant une haute qualité des hétérostructures, et la constante diélectrique pourrait être régulée par le champ électrique seul, tout en augmentant ou en diminuant sous des courbures de flexion positives (contrainte de traction) et négatives (contrainte de compression). Ko et al. réglé la quantité de charge stockée dans ce matériau diélectrique en étirant l'architecture du réseau et noté que les comportements relatifs aux propriétés diélectriques non linéaires pouvaient être contrôlés et répétés sous flexion mécanique, avec un grand potentiel dans la pratique.

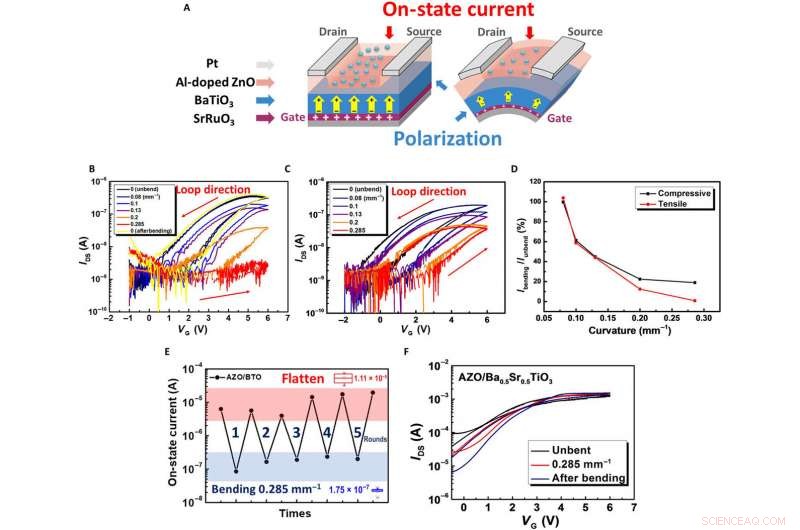

Les caractéristiques du FeFET flexible. (A) Schéma de principe du FeFET flexible. (B) Différents résultats de flexion de la courbe ID-VG dans le sens inverse des aiguilles d'une montre sous VG balayant de -1 à 6 V. (C) Courbe ID-VG dans le sens inverse des aiguilles d'une montre sous flexion compressive. (D) Le rapport du courant de flexion et de dépliage à l'état passant. (E) Cinq séries de tests de durabilité ont commencé après 1000 cycles de flexion, et le rapport de courant marche/arrêt était de deux ordres de grandeur. (F) L'IDS du transistor AZO/BSTO montre une altération négligeable sous pliage. Crédit :Avancées scientifiques, doi:10.1126/sciadv.aaz3180
L'équipe a ensuite étudié la capacité de la flexion mécanique à modifier les propriétés ferroélectriques grâce à des mesures multiples, notamment la spectroscopie Raman dépendant de la température pour étudier la transition de phase des matériaux ferroélectriques. Les résultats ont fourni des preuves directes pour contrôler l'état ferroélectrique par flexion mécanique et une optimisation de la conception du dispositif leur a permis de convertir un condensateur ferroélectrique simple et accordable en un transistor à commande mécanique. La flexion en compression et en traction a diminué le courant à l'état passant, mais l'effet de contrainte était évident sous la flexion en traction. Les scientifiques ont confirmé que le substrat AZO/BTO/SRO (ruthénate de strontium)/muscovite était un transistor contrôlable mécaniquement. L'équipe a confirmé ces effets en utilisant la microscopie à force de réponse piézoélectrique (PFM) et la microscopie à force de sonde Kelvin (KPFM).
La microscopie à sonde à balayage sous flexion de courbure de 0,285 mm-1. (A) Phase hors plan PFM après le processus de polarisation. (B) Le potentiel de surface KPFM a été détecté directement après la mesure PFM. La structure de bande du FeFET a été sondée par mesure XPS. (C) Les spectres XPS Zn 2p et Ba 3d de l'échantillon AZO/BTO dans les états Pdown et Pup. (D) Les spectres XPS Zn 2p et Ba 3d de l'échantillon AZO/BTO dans le déplié, pliant, et les états aplatis. (E et F) Diagrammes schématiques illustrant l'alignement des bandes d'énergie à l'hétérojonction AZO/BTO dans les états déformé et fléchissant. Crédit :Avancées scientifiques, doi:10.1126/sciadv.aaz3180
De cette façon, D.L. Ko et ses collègues ont développé un condensateur hétéroépitaxique à oxyde flexible et un FeFET, à l'aide de BSTO paraélectrique, BTO ferroélectrique et couches AZO semi-conductrices sur un substrat de muscovite 2-D. Le condensateur BSTO a montré une grande accordabilité de sa constante diélectrique sous flexion mécanique. Dans le composant FeFET, ils ont atteint un changement de deux ordres de grandeur dans le rapport du courant marche/arrêt par rapport à la ferroélectricité BTO. Les résultats de l'étude leur ont fourni des informations critiques sur le mécanisme, dans lequel des propriétés électriques flexibles et ajustables étaient possibles grâce à une simple flexion mécanique. Cette percée ouvrira une voie prometteuse pour les applications futures de la technologie mécaniquement accordable.
© 2020 Réseau Science X
