  • Comment faire une ampoule de cellule solaire maison facile pour une science Fair

    Une cellule solaire convertit la lumière en électricité. Lorsque la lumière brille sur une photocellule, elle produit une toute petite quantité de tension. La tension produite par une seule cellule solaire est très faible, environ 1/2 volt. Ceci est trop petit pour conduire une charge; par conséquent, un certain nombre de cellules solaires sont connectées en série pour produire une tension plus élevée. Un panneau solaire, composé d'un certain nombre de cellules solaires, peut être utilisé pour entraîner une charge, telle qu'une ampoule. Il est assez simple de fabriquer une ampoule à énergie solaire pour une foire scientifique.
    Dénudez environ 1 pouce d'isolant à chaque extrémité d'un fil isolé de 1 pied de long et d'un mètre de long, noir. Cela peut être fait avec une pince à dénuder, ou allumer une bougie, tenir l'extrémité d'un fil dans la flamme pendant quelques secondes, l'enlever et retirer la pièce isolante à l'aide d'une pince. Ne touchez pas l'extrémité du fil à mains nues immédiatement car il sera assez chaud.

    Identifiez les bornes positive et négative du panneau solaire 3 V, 100 mA. Vous devriez voir deux fils qui sortent du panneau solaire. Dans la plupart des cas, le fil positif est rouge et le fil négatif est noir, mais les couleurs peuvent varier. Vérifiez les marquages ​​du panneau solaire pour identifier la polarité correcte. La polarité négative est la masse.

    Dénudez 1 pouce d'isolant de chacun des deux fils du panneau solaire. Utilisez la méthode que vous avez utilisée précédemment.

    Connectez le fil de la borne positive du panneau solaire à l'un des deux fils d'une résistance de 100 Ohms, 1/4-watt. Cela peut être fait en tenant les deux fils côte à côte et en les tordant avec les doigts ou les pinces.

    Connectez l'autre extrémité de la résistance avec le fil rouge de 1 pied de long. Pour ce faire, placez leurs extrémités côte à côte et tordez-les ensemble avec les doigts ou les pinces.

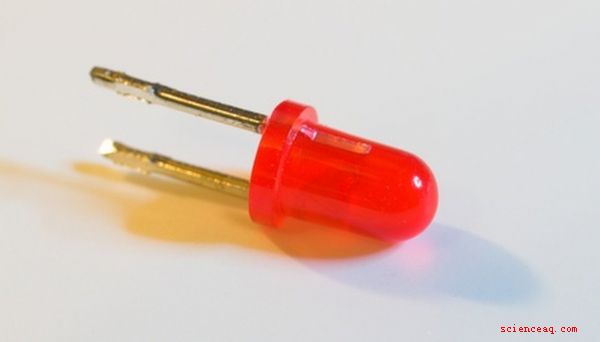

    Connectez l'autre extrémité du fil rouge au conducteur le plus long (positif) d'une diode électroluminescente (LED). Utilisez la méthode que vous avez utilisée précédemment.

    Connectez le fil le plus court de la LED (négatif) au fil noir d'un mètre de long. Placez les extrémités des fils côte à côte et torsadez-les ensemble avec les doigts ou les pinces.

    Connectez l'autre extrémité du fil noir à l'un des deux fils d'un petit interrupteur à bouton-poussoir. Parce que les fils du bouton poussoir sont très rigides, vous pouvez simplement enrouler le fil noir autour du fil pour faire la connexion.

    Connectez l'autre fil du bouton poussoir au fil négatif (masse) du panneau solaire. Utilisez la méthode que vous avez utilisée précédemment.

    Appuyez sur le bouton-poussoir du commutateur. Cela va allumer la LED. Ne laissez pas la lumière allumée plus de quelques secondes car cela pourrait brûler la LED. Vous pouvez cependant appuyer sur le bouton autant de fois et aussi souvent que vous le souhaitez.

    Astuce

    Si vous voulez rendre le projet esthétiquement attrayant, vous pouvez utiliser une planche à dessin électronique pour tout faire. les liaisons. La plupart des cartes d'essais ont des diagrammes de connexion imprimés sur leur dos. Utilisez ce guide pour connecter tous les composants.

    Avertissement

    Si vous utilisez une bougie pour décaper les fils, faites-le sous la surveillance d'un adulte. Aussi, ne touchez jamais l'extrémité d'un fil à main nue immédiatement après l'avoir sorti d'une flamme de bougie; Utilisez une pince pour enlever l'isolant.

    N'utilisez jamais vos dents pour dénuder les fils. Le plastique d'isolation n'est pas comestible et peut causer des problèmes de santé s'il est ingéré.
