    Comment calculer la force d'un vérin pneumatique

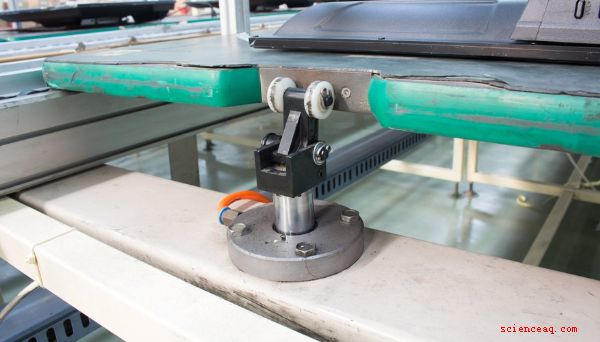

    Un vérin pneumatique est un tube métallique scellé contenant un piston; lorsque vous injectez de l'air sous pression dans le tube, il force le piston vers l'intérieur ou vers l'extérieur. Une tige reliée au piston fournit la force du cylindre à un objet ou mécanisme externe. Deux facteurs principaux affectent la force exercée par le piston: la pression de l'alimentation en air et la zone du piston. Plus la force est grande et plus la surface est grande, plus le piston est capable de le faire. Bien que vous puissiez utiliser une calculatrice en ligne pour trouver la force, vous pouvez également la calculer vous-même en quelques étapes simples.

      Entrez le diamètre du piston en pouces dans votre calculatrice. Divisez ce nombre par deux pour obtenir le rayon du piston. Par exemple, imaginez un vérin pneumatique d'un diamètre de deux pouces. Deux divisé par deux donne un rayon d'un pouce.

      Mettez le rayon au carré à l'aide de la touche "x 2" de la calculatrice ou en multipliant le nombre par lui-même. Dans l'exemple, le rayon est d'un pouce. Un carré donne un résultat de un.

      Multipliez le résultat de l'étape précédente par le nombre pi, ou 3,1416. Le résultat est la surface du piston en pouces carrés. Poursuivant l'exemple, une fois 3,1416 équivaut à 3,1416 pouces carrés.

      Soustrayez 14,7 psi, ou pression atmosphérique, de la pression de l'alimentation en air. Si votre alimentation en air a une pression de 100 psi, alors 100 psi - 14,7 psi est égal à 85,3 psi.

      Multipliez le résultat de la dernière étape par la zone du piston pour trouver la force du vérin pneumatique. Par exemple, 85,3 psi fois une surface de 3,1416 pouces carrés donne une force de 268 livres.
